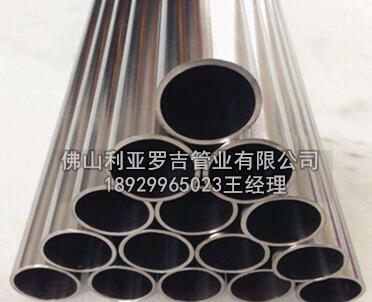

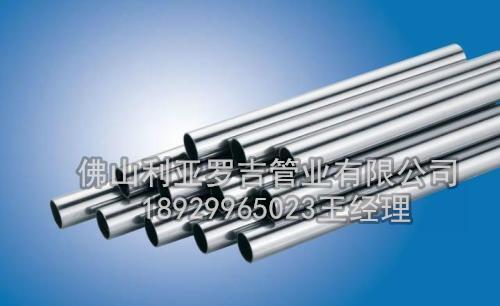

一种高效不锈钢换热管,介绍几种换热器结构原理及特点

1、板式换热器

板式换热器由高效传热波纹板和框组成。 板片用螺栓夹在固定压板和活动压板之间，换热器内部形成多条流道，板片用橡胶密封。

压板上有连接管将装置与外界连接。 板材采用优质耐腐蚀金属板材，四个角冲有角孔供介质进出，上下各有挂孔。

人字波纹可以增加流体的扰动，使流体在低速时达到湍流状态，获得较高的换热效果。 并采用特殊结构，保证两种流体介质不会一起泄漏。

板式换热器结构图

2、螺纹板式换热器

螺旋板换热器

螺旋板换热器

螺旋板式换热器是一种高效换热设备，适用于蒸汽-蒸汽、蒸汽-液体、液体-液体、液体传热。 适用于化工、石油、溶剂、制药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

结构形式可分为：

螺旋板换热器结构图

3、管壳式换热器

壳管式换热器（又称壳管式冷凝器），按材质分为碳钢壳管式换热器、不锈钢壳管式换热器和碳钢与不锈钢混合壳管式三种。换热器按形式可分为固定管板式、浮头式和U型管换热器。 按结构可分为单管式、双管式和多管式换热器。 传热面积1-500m2，可根据用户需要定制。

管壳式换热器结构图

4.壳管式换热器

管壳式换热器是换热作业的通用工艺设备。 广泛用于化工、石油、石化、电力、轻工、冶金、原子能、造船、航空、供热等工业部门。 特别是在石油精炼和化学加工设备中，占有极其重要的地位。

管壳式换热器结构图

5、容积式换热器

钢衬铜换热器比不锈钢换热器经济，技术上有保证。 它利用钢的强度和铜的耐腐蚀性能，既保证了换热器能承受一定的工作压力，又使换热器的出水水质良好。 钢壳的衬铜厚度一般为1.0mm。

钢衬铜换热器必须防止罐内形成局部真空，因此产品在运输时带有防真空阀。 除非定期检修，否则无法取消此阀。 部分真空可能是由于排水不当、水位低时热交换器或排水系统不良造成的。 水锤或压力突然下降也会导致失压。

6.浮头换热器

浮头式换热器一端的管板固定在壳体上，另一端的管板可在壳体内自由浮动。 壳体和管束自由热膨胀，因此当两种介质温差较大时，管束和壳体之间不会产生温差应力。

浮动头端设计为可拆卸结构，使管束可以方便地插入或取出，为维护和清洁提供了方便。 该型式换热器特别适用于壳程与换热管温差较大，需要对壳程和管程进行清洗的工况。

浮头换热器结构图

7、管式换热器

DLG壳管式换热器利用热传导和热辐射的原理。 烟气通过管程与通过壳程的空气进行能量交换，从而达到输出洁净热风的目的。 该换热器结构紧凑，运行可靠。 管材采用耐高温薄壁波纹管，增加传热面积和传热效率。 广泛用于化工、制药、轻工等行业的余热利用和空气加热。

管式换热器结构图

8、热管换热器

热管是一种高效传热元件，其导热系数是金属的数百至数千倍。 该热管还具有温度均匀性好、热流密度可调、传热方向可逆等特点。 用它组成热管换热器，不仅具有热管传热大、温差小、重量轻、体积小、热响应快等固有特点，而且具有安装方便、维护简单、使用寿命长，阻力损失小，进排气方便。 空气流道易于分离且不会相互泄漏。

热管由铝制（轧制）翅片管制成，内壁加工有凹槽，两端密封。 经过清洗抽成高真空后，注入最好的液态工作液。 根据注入液体工质的组成和比例，可分为KLS低温热管换热器、GRSC-A中温热管换热器、GRSC-B高温热管换热器。 当热管的一端受热时，管内工质汽化，从热源吸收汽化热，汽化后的蒸汽流向另一端，遇到冷凝时冷凝释放潜热，散热面积。

冷凝水在毛细管力和重力的作用下回流，继续被加热汽化一种高效不锈钢换热管，使往复循环将大量的热量从加热区传递到冷却区。 热管中的热量传递是通过工作流体的相变过程进行的。 热管元件按一定的行列间距排列，并捆扎在框架外壳内一种高效不锈钢换热管，热管的加热段和散热段由中间隔板隔开，形成热管热交换器。

热管换热器结构图

9、汽水换热器

换热器由带冷却减压装置的板式换热器组成。 调压器用于对高蒸汽或高温水进行一次热交换，使其温度降至 150°C 以下。 进入板式换热器进行换热，适用于高温蒸汽和高温水（150℃以上）。 该装置的集热板换热器兼具降温减压的优点。 使换热器更充分地换热。

10.空气换热器

为降低加热炉的能耗，在烟道内安装空气换热器，回收烟气中的大量余热，以达到节约燃料、降低生产成本、提高燃烧温度、增加产量的目的。炉子的输出。 空气换热器是余热利用的理想设备，广泛应用于轧钢炉、热处理炉、锻造炉等各种工业炉中。

炉用空气热交换器有多种类型。 目前国内外多为金属换热器。 空气换热器利用炉膛排出的余热将空气预热到一定温度后返回炉膛燃烧或供其他装置使用。 金属换热器具有体积小、换热效率高、密封性好、结构简单等特点。

11、波纹管换热器

波纹管换热器是一种新型强化传热节能高效换热设备。 在传统管壳式换热器的基础上，采用强化换热技术。

公称通径DN325～； 公称压力P0.6～.4Mpa； 换热管规格Φ19、Φ25、Φ32、Φ42； 壁厚0.5～1.0； 工质水-水、汽-水、油-水、油-油等热交换介质。

水-水总传热系数K=2000～3500w/㎡； 汽水K＝2500～4000w/㎡； 其他介质取决于介质的物理特性和工作条件。 性能优良 传热效率高、防腐能力好、无污染、不堵塞、不结垢、免维护、密封可靠、运行稳定、占地少、节省投资。

12、石墨换热器

圆孔石墨换热器由圆柱形不透水石墨换热块、石墨上下盖、氟碳（或柔性石墨）O型圈、金属外壳、压盖等组装而成。使用腐蚀性介质，非-横孔内使用腐蚀性介质。 是一种更先进、性能更优越的石墨换热器。

圆柱形石墨换热块的优点：

13、换热机组

换热机组是一次热网与用户之间的直接桥梁。 从一次热网获得的热量自动连续转化为用户所需的生活用水和采暖用水。 适用于空调（采暖和制冷）、采暖、生活用水（洗浴）或其他热交换回路（如地暖、工艺水冷却等）。

换热机组由板式换热器、循环水泵、补给水泵、过滤器、阀门、机组底座、热量表、配电箱、电子仪表及自控系统等组成。蒸汽或高温水热源的水从机组一次侧给水口进入板式换热器，二次侧低温回水经过滤器除污后经循环泵进入板式过滤器，两种不同温度的水进行热交换。 ，二次侧将热量传递给热消费者。

14、U型管换热器

U型管换热器不同于固定管板式和浮头式。 管板只有一块，换热管做成U型，两端固定在同一管板上； 一起。

这种换热器结构简单，成本低。 管束可在壳内自由伸缩，无温差力。 管束也可拉出清洗，省去管板。 但U型管内部清洗困难，更换管子也不方便。 ，由于U形弯头的半径不能太小，与其他管壳式换热器相比，管子少，结构不够紧凑。

U型管式换热器适用于冷热流体温差较大，管内流过洁净无污垢的高温、高压、腐蚀性流体的场合。

15、填料函换热器

填料函式换热器与浮头式很相似，只是浮动管板的一端与壳体之间用填料函密封。

这种换热器管束也可以自由伸缩，不受温差应力的影响。 它具有浮头式、结构简单、制造方便、易于维护和清洗等优点，特别适用于腐蚀严重、温差大、经常需要更换管束的冷却器。 填料函式比浮头式和固定管板式更优越； 但由于填料密封的限制，不适用于壳程流体易挥发、易燃、易爆和有毒的场合。

目前使用的填料函式换热器的直径大多在700mm以下，大直径的很少使用，尤其是在运行压力和温度较高的条件下。
